想象一下飛機(jī)的風(fēng)擋的工作環(huán)境，從夏季高溫50-60度的機(jī)場(chǎng)起飛，20分鐘后到達(dá)零下40度的萬(wàn)米高空，享受著時(shí)速900公里的自然風(fēng)和機(jī)艙內(nèi)外的壓力差。接受溫度、高度、速度的三重考驗(yàn)。
現(xiàn)代客機(jī)駕駛艙風(fēng)擋玻璃
三層防護(hù)
飛機(jī)的風(fēng)擋玻璃起初就是為飛行員遮風(fēng)避雨的，因?yàn)楦缙诘娘w機(jī)壓根就沒(méi)有風(fēng)擋，飛行員只有一副風(fēng)鏡。
后來(lái)在飛行員和乘客鼓勵(lì)下，制造商生產(chǎn)帶篷子的飛機(jī)，這下就舒服了。不過(guò)那時(shí)候的飛機(jī)沒(méi)有增壓技術(shù)飛不高，所以風(fēng)擋有點(diǎn)像今天的私家車(chē)風(fēng)擋，能加溫但復(fù)雜程度不如今天的飛機(jī)。
飛機(jī)風(fēng)擋進(jìn)化史大約是這個(gè)樣子：上世紀(jì)20年代用的是平板退火玻璃→30年代曲膠層纖維素復(fù)合玻璃→40年代用熱淬火膠層聚乙烯醇玻璃→50年代以后是有機(jī)玻璃或鋼化玻璃的多層復(fù)合結(jié)構(gòu)風(fēng)擋。
我們?cè)诓┪镳^看到的老飛機(jī)，很多風(fēng)擋玻璃都發(fā)黃了，這就是早期纖維素酯類(lèi)玻璃的缺點(diǎn)。
如今的波音、空客飛機(jī)的風(fēng)擋更像是一塊透明的玻璃墻，性能不俗，重量不輕。一塊A320的風(fēng)擋玻璃重達(dá)35公斤。
既要承受壓力、溫度變化，又要承受鳥(niǎo)擊不碎。所以現(xiàn)代客機(jī)風(fēng)擋采用三層加密設(shè)計(jì)。

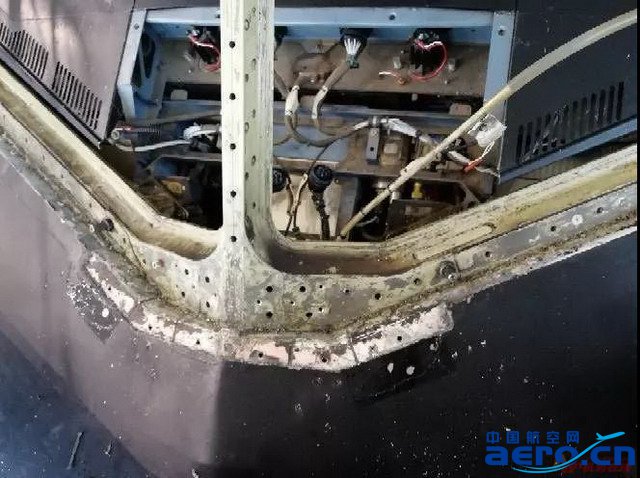

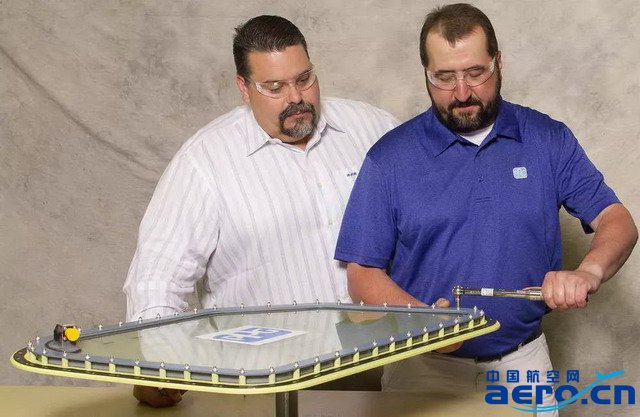

空客320大修窗框拆解，螺絲口要涂抹油灰和鋅鉻酸鹽，主要起到防腐作用，而且上緊螺絲要使用扭力扳手

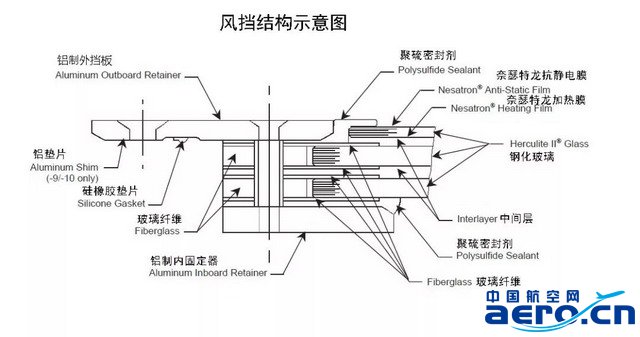

分為外層鋼化玻璃、中層樹(shù)脂玻璃、內(nèi)層化學(xué)鋼化玻璃，玻璃與玻璃之間還有其他材料的涂層和膠層。
中層和內(nèi)層風(fēng)擋玻璃是機(jī)身結(jié)構(gòu)的一部分，根據(jù)飛機(jī)風(fēng)擋制造商PPG的數(shù)據(jù)，每層厚度約為8毫米，承擔(dān)著氣壓負(fù)載。
中層風(fēng)擋是一個(gè)防失效結(jié)構(gòu)，如果內(nèi)層玻璃破裂，它可以防止碎片飛濺，同時(shí)也承擔(dān)著一定的結(jié)構(gòu)負(fù)載。
外層風(fēng)擋玻璃厚度約為3mm，是一個(gè)堅(jiān)硬耐磨的剛性表面，是外來(lái)物沖擊飛機(jī)的第一道防線，起到防止外來(lái)物體損傷和磨損的屏障作用，比如能抵抗1.8公斤重的鳥(niǎo)，以600公里時(shí)速撞擊。

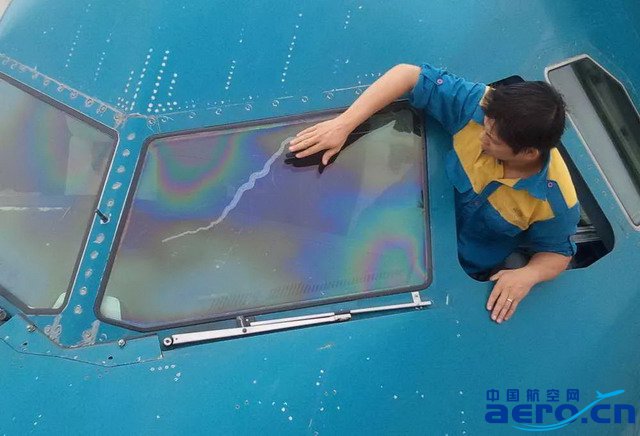

越南航空A321客機(jī)前風(fēng)擋加溫短路導(dǎo)致風(fēng)擋破裂，更換一次程序包括擰拆裝螺絲，拆裝蓋板，鏟除密封膠后在涂抹，4個(gè)機(jī)務(wù)12小時(shí)完成
43度恒溫加熱
在外層和中層之間有一個(gè)納米厚的導(dǎo)電涂層，采用氧化銦錫，氧化銦錫是一種N型氧化物半導(dǎo)體，主要的特性是其電學(xué)傳導(dǎo)和光學(xué)透明的組合，其價(jià)格昂貴。
在導(dǎo)電層與風(fēng)擋內(nèi)部通過(guò)匯流條連接，電流通過(guò)匯流條進(jìn)入導(dǎo)電層，氧化銦錫涂層通電產(chǎn)生熱量為風(fēng)擋加熱。風(fēng)擋加溫控制組件使風(fēng)擋溫度保持在43度。
由于涂層原因，每個(gè)風(fēng)擋導(dǎo)電層的電阻不一樣，一般會(huì)在風(fēng)擋上有電阻代碼標(biāo)識(shí)，不同代碼代表不同的導(dǎo)電層的電阻值，便于匹配電壓與導(dǎo)電層電阻。
中國(guó)航空網(wǎng) m.k6050.com
航空翻譯 www.aviation.cn
本文鏈接地址：嬌氣的飛機(jī)風(fēng)擋玻璃？
